Bộ điều khiển sạc mặt trời 10A

- Bảo hành: 6 tháng

Đặc điểm kỹ thuật:

- Điện áp pin NLMT vào tự động: 12VDC

- Dòng sạc 10A Max.

- Điện áp ra tải Ắc quy tự động: 12VDC

- Dòng nạp pin NLMT vào tối đa: 10A Max.

- Dòng tổn hao: 6mA

- Ngưỡng ngắt sạc (ắcquy đầy): 14.4V ± 2%

- Ngưỡng sạc lại: 13.6V ± 2%

- Bảo vệ quá tải auto ngắt: I > 10A

- Bảo vệ thấp áp Ắc quy auto ngắt: U ≤ 11.1V ±2%.

- Tự động kết nối lại: 12.6V

- Nhiệt độ bảo quản: -35 ° C - 70 ° C

- Nhiệt độ làm việc: -25 ° C - 60 ° C

Hướng dẫn sử dụng & sơ đồ đấu nối:

- Sử dụng trong phạm vi thông số kỹ thuật máy.

- Quan sát kỹ các cực vào ra ở mặt máy trước khi đấu nối cực (+) đấu vào cực (+), cực (-) đấu vào cực (-).

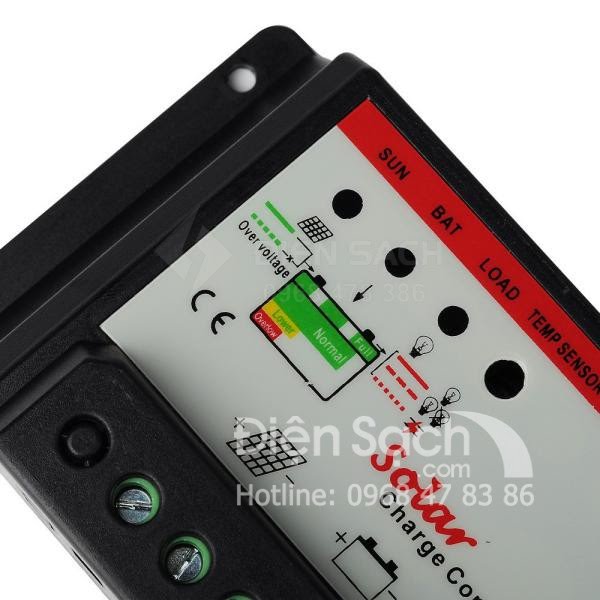

- Đèn led hiển thị:

+ Led báo sạc:

Đèn tắt: Báo không sạc, không có kết nối với tấm pin NLMT or ánh sáng mặt trời yếu

Đèn mở: Báo đang sạc

Đèn nhấp nháy: Báo bình đầy or nỗi sạc

+ Led báo dung lượng bình acquy:

Đèn led báo màu xanh lá cây: Báo bình đầy

Đèn led báo màu vàng: Báo bình bình thường

Đèn led báo màu đỏ nhấp nháy: Bảo vệ điện áp thấp cho pin

+ Led báo tải:

Đèn led mở: Tải về

Đèn led tắt: Tải ra

Đèn led nhấp nháy: Ngắt tải, tình trạng quá tải đầu ra hoặc ngắn mạch

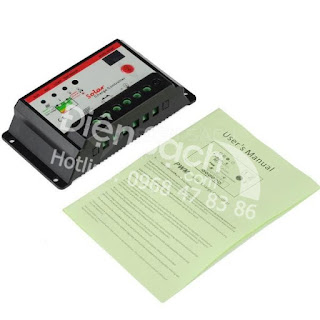

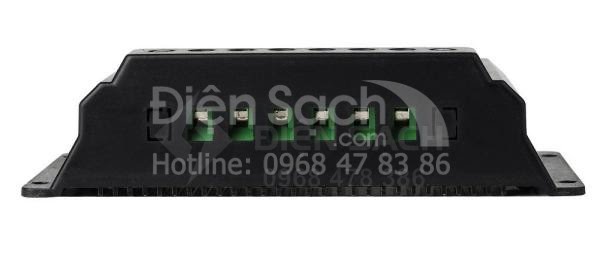

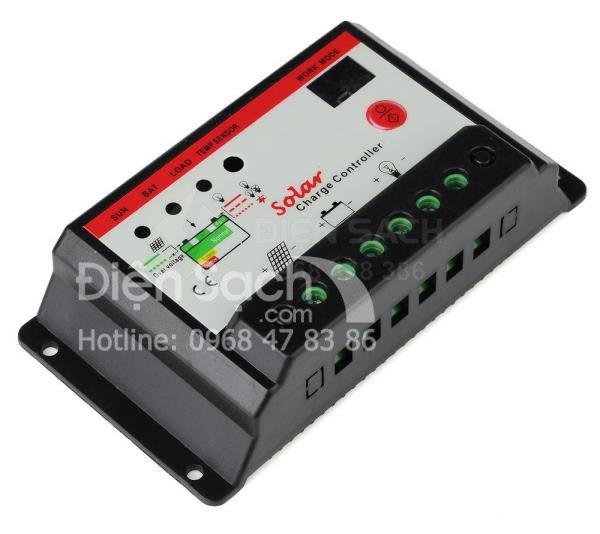

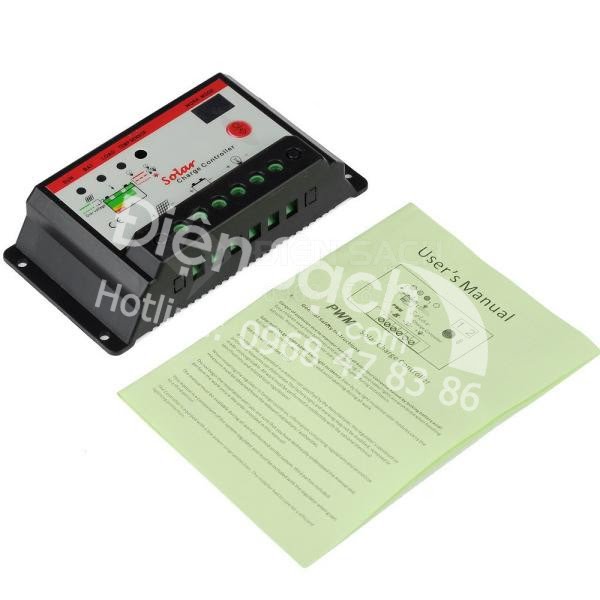

Một số hình ảnh thực tế:

×
